西玛三相鼠笼式异步电动机的缺相保护方法。

      目前工矿企业使用的中小型三相电动机多为鼠笼式三相异步电动机。这种西玛电动机已有200多年的历史，由于性能突出，起动扭矩大，结构简单，生产简单，价格低廉，可以永远使用。接下来西安泰富西玛电动机技术部工作人员就为大家介绍一下关于相鼠笼式异步电动机的缺相保护方法。
      鼠笼转子三相异步电动机，当三相电流通过定子线圈时，定子铁心产生强大的旋转磁场。这个磁场驱动转子磁芯旋转。嵌入转子铁心的笼条等于变压器的二次线圈，并异步与定子相对应的交流电压。因为鼠笼的两端是闭合的，这就像变压器短路一样。产生大的短路交流电。这种交流电使转子产生额外的交变磁场。该磁场与定子磁场协同作用，从而放大定子与转子之间的电磁力，从而增大转子的扭矩并稳定扭矩。当转子的附加磁场相对于定子线圈高速旋转时，定子线圈与转子的附加磁场相交，定子线圈产生附加电动势。这个电动势也称为反电动势。由于这种反电动势，鼠笼式三相异步电动机（定子线圈的交流阻抗相对较小）有一个重要的特点：即在初始起动期间，转子不转动时反电动势为0，如果起动转矩也很大，起动电流也很大，起动电流可达正常工作电流的7倍左右。启动后，转子正常转动后，建立反电动势，补偿大部分输入电压（约85%）。因此，电流显著下降（约为起动电流的1/7），即低于电动机额定负载的正常工作电流。

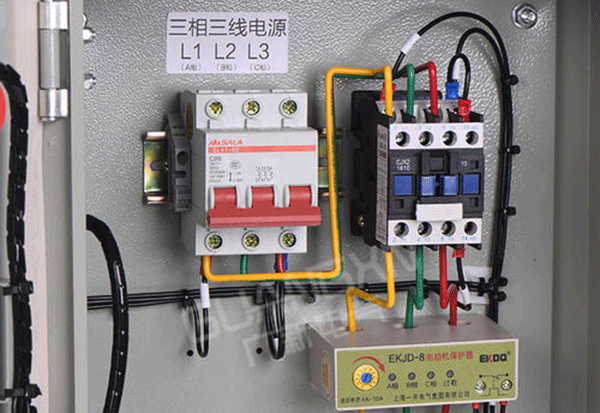

      这种反电动势的存在是当三相鼠笼式异步电动机在运行中与相（C相）断开时，电动机端A、C或B、C的线电压既不是0也不是380V的一半，大约350V。此时，电动机缺相C的相C可以达到约185 V（线电压和相电压为AT）。这个时间取决于电动机的大小和负载等）。每个人都在考虑对关闭的380V继电器施加大约350V的电压。它会被释放吗？当然不是。因此，继电器KM从未在第一版第18版电动机失相保护中发布。而且由于电动机缺乏单相电源，其他两相的电流大大增加，超过了额定电流。电动机因过电流而使两相绕组长时间烧毁。然而，当电动机刚刚启动时，它缺少一个阶段。电动机不起动。如果A相或B相缺失，则由于电源故障，KM继电器无法闭合。如果C阶段不存在，请按下启动按钮SB2。由于C相的电气继电器KQ不能闭合，因此公里数不能闭合，电动机不能起动。因此，只有在这种情况下，这条线路才能保护电动机。

      当三相鼠笼式异步电动机在运行中中断时，由于反电动势的存在，电动机星形绕组的中心电压不会发生实质性的变化，中性点和中性点之间的电压很小，从而不能驱动继电器。在使用电容器或电阻星形电路手动检测中心点时，其原理与连接到电动机星形绕组中心的控制继电器的原理相对应。当电动机运行中断时，不能用继电器直接保护电动机。

      以上就是西安泰富西玛电动机技术部工作人员为大家总结的关于三相鼠笼式异步电动机的缺相保护方法，嵌入转子铁心的笼条等于变压器的二次线圈，并异步与定子相对应的交流电压。因为鼠笼的两端是闭合的，这就像变压器短路一样。
