接地装置是电机设计时必须慎重考虑的重要项目。小规格电机至少应有一处接地，接线盒内腔必须设置专用接地装置，功率超过110kW的电机外壳部位至少有一处接地。大中型高压电机的接地装置更为严苛，主接地块最好采用不锈钢材料，保证整个寿命期内接地装置紧固螺纹的可靠性。

      见识了不同电机生产厂家的电机，曾特意关注了接地装置，虽然设置风格迥异，但都经过精心布局。今天专门就电机接地装置规范性和大家做一个交流，旨在普及一下电机使用过程中接地装置功用和辨识常识。
      任何使用电机的场合，在电机投入运行前首先得可靠接地。有些大电机由几个模块化独立部件构成电机整机，这时还应仔细检查各模块间短接用编织软铜扁线的固定连接是否可靠。
      电机接线盒是一个非常特殊的部件，内部专用接地装置绝对不允许借用紧固接线盒的过孔或螺孔。定子接线盒里的PE线是保护用的，其目的是防止定子绕组绝缘下降或对地导致电机机壳部分带电；大规格电机机壳外带的也是PE保护线，其目的是将所有的电器设备及金属管路连接成一个等电势，形成一个环路金属网，最终目的也是保护和防止静电。

      电机试验时接地同样是忽视不得的环节。大多数的电机生产企业一般采用试验平台接地的方式。因试验电机数量较多，采用接地线连接的方式既不可靠又很繁琐，直接利用已可靠接地的试验平台安全方便。
      若电机数量较多平台空间不够用时，可直接将电机放置在地面上试验，这种情况下一定要通过必要的连接将被试验电机接地，防止事故的发生。

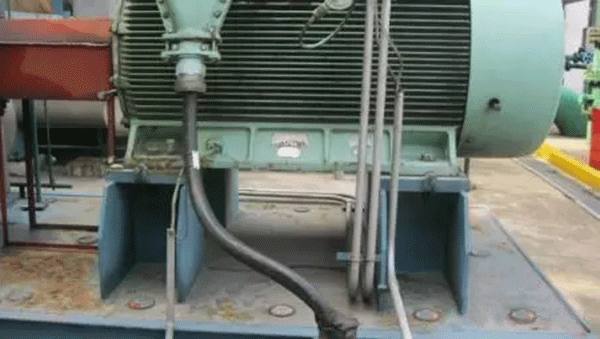

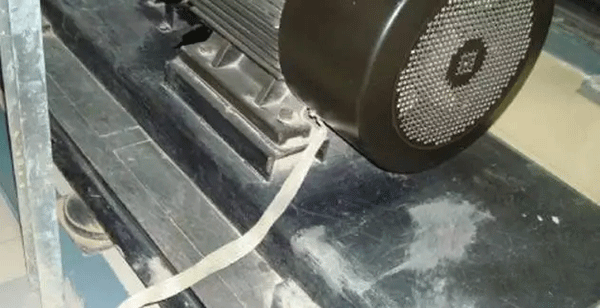

电机接地标志的具体案例
电机接地标志要求
      每台电机都应该有明显的接地标志，而且要保证接地标志在电机生命周期内可视。对于该要求，不同厂家对接地装置理解的差异性非常大：部分电机生产企业接地标志很不规范，导致产品的档次品味不高；国内知名厂家和西门子、ABB等国际品牌电机企业生产的电机各零部件任意选一件都是工艺品，接地装置设置醒目、美观，使用维护手册通过警告模式提示接地装置。

常见问题及解决方案

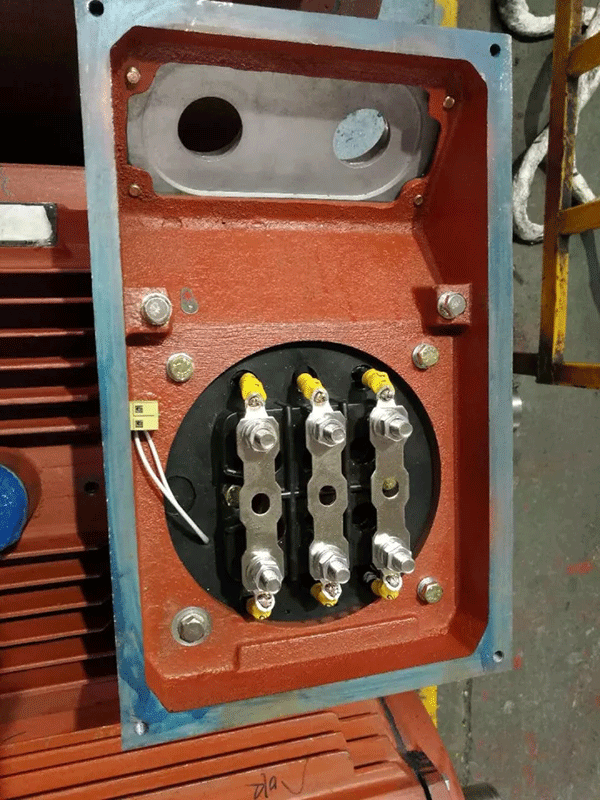

      接线盒内没有预先在接线盒或机座适当位置设定不可磨灭的接地标志，而是通过螺孔固定了一个接地片，这种做法显然与标准的要求不一致。
      对于基本系列电机，大多数生产厂家采用钢板接线盒，而钢板接线盒内本身就压铸了接地标志，企业只需要配备地线固定元件即可。对于机壳应同时接地的电机，不少的电机生产企业只是通过螺钉安装了一个自带接地标志的接地片，而未达到不可拆除的永久性要求。

接地装置设置原则
      机座上都最好直接铸有接地标志，加工时只要在其附近打地线固定孔即可。也可在电机合适位置铆接接地片，并采用螺钉固定地线。

      总之，电机接地是电机运行环节的非常重要的防护要求，电机生产厂家应提示客户按要求实施，电机产品上接地标志的规范性也应该引起高度重视。
